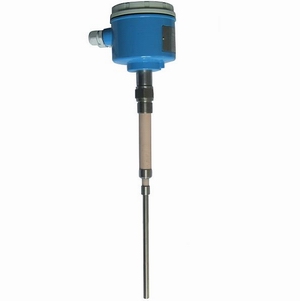

射頻導納物位開關

產品詳情
在線留言

■ 一.概述

DEC-SPDN-KG 系列射頻導納物位開關采用先進的射頻導納技術，克服了電容式物位開關不能消除導電掛料影響的缺陷。儀表運行可靠，各項技術指標均達到國際同類產品水平，廣泛適用于液體、漿體、粉塵、料位以及兩種液體界位的報警與控制。此外，產品增加了現場工作狀態(tài)指示，是一種性能價格比高且相當穩(wěn)定可靠的物位開關。

■二.工作原理

物位開關由傳感器單元和電子單元組成。傳感器單元主要包括三部分：測量探極、屏蔽極及接地端，物料的高度反映為探極與容器壁間導納的變化，當物料到達開關工作點時，電子單元作出反應，驅動繼電器動作，輸出開關信號。屏蔽極可防止由于電極上有掛料而產生誤動作信號，僅當物料達到設置點時，才輸出開關控制信號。

■ 三.外形尺寸

電源：220VAC，50/60Hz / 24VDC,100mA

■ 四.技術參數

靈敏度：0.3pF 或更小

工作溫度：-20～180℃

環(huán)境溫度：-40～80℃

工作壓力：-0.1～2.5MPa

輸出：DPDT 繼電器（雙刀雙擲）

觸點容量：220VAC，5A 無感，3A 有感

響應時間：標準：0.2 秒

帶延時：0.2～90 秒可調

電氣接口：M20×1.5

防爆等級：隔爆型: dⅡBT4～T6，本安型：iaⅡCT4～T6

防護等級：IP65

過程連接：標準：3/4＂NPT 螺紋/1＂NPT螺紋

HG20592～20635-97 DN25 以上，其他法蘭標準（如GB、JB/T、HGJ、ANSI、DIN 等）請用戶在訂貨時注明

電纜長度：分體式傳感器至電子單元zui大距離為45 米。若用戶未指明，出廠時為3 米

接液材質：304/316SS 和PTFE

接線盒材質：鋁合金

■ 五.電極選型

電極編號	電極形式和典型應用	工作溫度和工作壓力	插入長度	電極材質
01	標準型用于液體、輕漿體、顆粒	121℃/2MPa	150～10000mm	316SS 和PTFE
11	重掛料型用于攪拌液體、濃漿體、顆粒	121℃/1.6MPa	150～1000mm	316SS 和PTFE
21	高溫型用于液體、輕漿體、顆粒	180℃/10MPa	150～10000mm	316SS 和PTFE
31	耐腐型用于液體，輕漿體、顆粒	121℃/6MPa	150～5000mm	PTFE

■ 六.產品型號

DEC-SPDN-KG	射頻導納物位開關，抗重掛料，帶開關狀態(tài)指示，獨立接線盒
	-	D	24VDC								供電方式
		A	220VAC
			0	標準靈敏度(用于導電介質)							靈敏度
			2	高靈敏度（用于絕緣介質，ε>1.5）
				0	無延時（標準電路單元）						時間延時
				1	帶延時（0.2～90 秒可調）
				-	1	一體式					儀表形式
					2	分體式
						N	螺紋連接				過程連接
						F	法蘭連接
							0	普通型			防爆選項
							D	隔爆型
							E	本安型
								A	標準型（溫度<121℃）		電極形式
								B	重掛料型
								C	中溫型（溫度<180℃）
								D	耐腐型
								E	高溫型（溫度<800℃）
									-□□□□	插入深度(mm)
