一、概述
DEC-3000四十通道彩色無紙記錄儀(288×288mm)是淮安市明泰儀表有限公司zui新的產品，它具有40路輸入，可輸入標準電流、標準 電壓、頻率、毫伏、熱電 偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
二、四十通道彩色無紙記錄儀主要特點
◇進口SHARP 10.4英寸640×480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角；
◇屏幕亮度可以自由調節；
◇采用高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40路信號的檢測、記錄、顯示和報警
◇采用zui新大規模集成電器，國際名廠元器件精心設計；
◇32位大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◇全隔離輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◇工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
◇支持真空度科學計數法顯示；
◇曲線顯示可以自由組合，自定義曲線顏色；
◇曲線走紙方式可設定橫向或縱向；
◇中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◇內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
◇報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄zui近的15條報警信息；
◇使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
◇標準串行通訊接口：RS-485和RS-232C；
◇10M Ethernet標準RJ45接口；
◇標準Modbus TRU通訊協議，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行組態軟件，無需專用驅動。
◇可外接微型打印機支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◇集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◇開關電源，85VAC-265VAC范圍內正常工作；
◇提供變送器+24VDC隔離配電；
◇金屬外殼，允許在惡劣的環境下使用。
三、四十通道彩色無紙記錄儀主要技術指標
◇輸入種類及測量量程、精度：
|
輸入種類 |
量程 |
測量量程 |
精度 |
|
DVC |
0~20mV |
-9999~19999 |
±0.2% |
|
0~100mV |
-9999~19999 |
±0.2% |
|
0~5V |
-9999~19999 |
±0.2% |
|
1~5V |
-9999~19999 |
±0.2% |
|
DCI |
0~100mA |
-9999~19999 |
±0.2% |
|
4~20mA |
-9999~19999 |
±0.2% |
|
TC |
S |
-50.0~100.0℃ |
±3.7℃ |
|
100.0~1768.0℃ |
±2℃ |
|
B |
0~1820.0℃ |
±2℃ |
|
K |
-50.0~1372.0℃ |
±2℃ |
|
E |
-50.0~1000.0℃ |
±2℃ |
|
J |
-50.0~1200.0℃ |
±2℃ |
|
T |
-199.90~320.00℃ |
±2℃ |
|
Wer3-25 |
0.0~2300.0℃ |
±5℃ |
|
RTD |
Pt100 |
-200.0~850.0℃ |
±1℃ |
|
Cu50 |
-50.00~150.00℃ |
±1℃ |
|
電阻 |
0~350Ω |
-9999~19999 |
|
頻率 |
0－10KHZ |
0~19999 |
±1 |
◇DEC-3000 系列儀表允許40路不同類型的信號直接輸入，通道間全隔離，隔離電壓大于400V
安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后zui大傾斜30度安裝，左右水平。
儀表板厚度：2-26mm
外型尺寸：288（W）×288（H）×168（D）mm
重量：5Kg
◇輸出信號
配電：16路配電，8組24VDC輸出，輸出電流60mA/組
24路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
zui多12路模擬量變送輸出，4-20mADC,負載電阻＜600Ω。
◇通訊、打印
通訊接口：RS-232C、RS-485和Ethernet RJ45
波特率：1200、2400、9600、57600（RS-232C、RS-485）、10M（Ethernet）
打印接口：RS-232C直接連接串行微行打印機
◇補償運算
蒸 汽：根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。
一般氣體：溫度、壓力補償測量標準體積流量。
天然氣：溫度、壓力補償測量標準體積流量。
液 體：溫度補償測量標準體積流量或質量流量。
◇累積范圍
0-99999999
◇數據備份和轉存
256M-1G優盤可選；
◇記錄時間間
|
記錄間隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
1分鐘 |
2分鐘 |
4分鐘 |
|
記錄長度 |
72小時 |
6天 |
15天 |
30天 |
45天 |
180天 |
360天 |
750天 |
◇精度
±0.2%FS
◇顯示方式
640×480點陣、高亮度、大屏幕、寬視角10.4寸真彩圖形液晶顯示屏,CCFL背光
◇保護方式
內置Flash存儲器保護參數和歷史數據,斷電后可保存.
◇供電電源
開關電源85VAC-265VAC,50HZ±5%，功耗＜120W
四、四十通道彩色無紙記錄儀產品選型
|
DEC-3000 四十通道彩色無紙記錄儀 |
|
DEC-3000 |
60 |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
型號 |
選型代碼 |
說明 |
|
|
60 |
|
尺寸（288×288×168) |
萬
能
輸
入 |
08 |
|
八路輸入 |
|
16 |
|
十六路輸入 |
|
24 |
|
二十四路輸入 |
|
40 |
|
四十路輸入 |
|
頻率 輸入數量 |
N |
|
無要求 |
|
08 |
|
八路頻率信號輸入 |
|
16 |
|
十六路頻率信號輸入 |
|
24 |
|
二十四路頻率信號輸入 |
|
32 |
|
三十六路頻率信號輸入 |
|
40 |
|
四十路頻率信號輸入 |
繼電器
報警輸出 |
可組態 |
00 |
|
無 |
|
12 |
|
十二路 |
|
24 |
|
二十四路 |
|
變送輸出 |
|
N |
|
無要求 |
|
A4 |
|
4路變送輸出 |
|
A8 |
|
8路變送輸出 |
|
A16 |
|
16路變送輸出 |
|
PID調節輸出 |
|
N |
|
無要求 |
|
P4 |
|
4路PID調節輸出 |
|
P8 |
|
8路PID調節輸出 |
通訊/打印
功能 |
|
0 |
|
無 |
|
1 |
|
RS-232C通訊 |
|
2 |
|
RS-485通訊 |
|
3 |
|
RS-232C打印 |
|
以太網通訊 |
|
N |
|
無 |
|
E |
|
以太網通訊 |
|
配電輸出 |
|
N |
|
無 |
|
P |
|
DC24V配電輸出 |
|
流量積算 |
|
0 |
|
無 |
|
1 |
|
無溫壓補償的流量積算 |
|
2 |
|
帶溫壓補償的流量積算 |
USB
轉存功能 |
|
/0 |
無 |
|
/U |
USB轉存功能 |
|
注：輸入數量+頻率輸入數量+變送輸出數量+PID調節輸出數量≤40 |

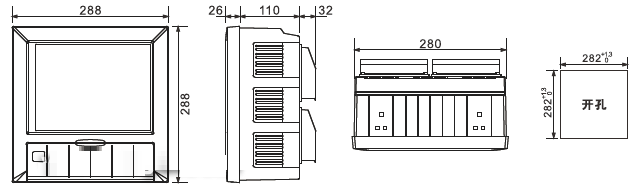

五、四十通道彩色無紙記錄儀儀表外形尺寸，安裝方法及開孔尺寸
開孔尺寸：282×282

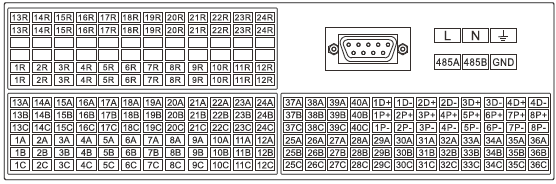

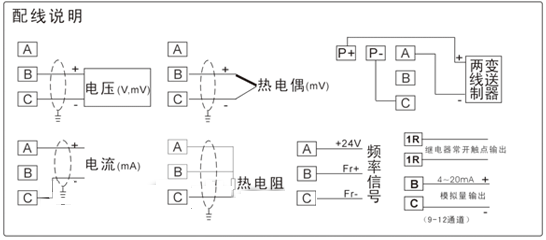

六：四十通道彩色無紙記錄儀接線方式
