一.產品概述

DEC-DLKZ-1000 流量定量控制儀是由流量傳感器、流量定量控制儀電磁閥和配電箱等裝置組成。實現對流體的定量計量、定量灌裝、定量配料、配料、定量注水及各種液體的定量控制。

二.產品 特點

 可外接啟動、停止、清零按扭。 可同時控制閥及泵的開啟。 可設置8個常用量。 斷電，重新啟動后按之前定量值繼續定量。 可查詢定量次數，定量量值，定量時間。 安裝微型打印機可以打印定量數據。 全中文液晶顯示，操作簡單方便。 可安裝大小閥控制定量，精度更精確。

三.產品原理

 定量控制儀開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器將流量信號傳給定量控制儀并開始計量，流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。 流量傳感器和電磁閥根據現場所需的流量和管道選擇,并按圖與定量控制儀連接定量控制儀的顯示屏如圖所示,箱子的標準尺寸400*300*200mm（高*寬*厚） 根據脈沖（電流）輸出的流量傳感器計算公式 Q=N/K   式中  Q --------累積流量（單位 升）       N-------- 流量信號脈沖數（次）       K- ------ 儀表常數（次/升）      將儀表常數置入控制儀內，控制儀根據設定值自動計算出其對應的脈沖數（電流），控制儀啟動時改變內置的繼電器狀態，使得控制閥開啟，控制儀對來自傳感器的脈沖（電流）信號進行計數，到達設定量時恢復繼電器的原始狀態，控制閥將關閉，從而實現對管道內流量的定量（批量）控制。

四.產品技術參數

測量介質： 液體或氣體。 定量范圍： 0.1-999999 升 可置入儀表常數zui大值： 999999次/升 為傳感器提供：12VDC , 50mA電源 環境條件: 0-45℃, 相對濕度<85% 電源：AC220V 11位LCD顯示累積總量4位LCD顯示瞬時值。 外形尺寸:  160*80*    對累積總量、儀表常數及前次定量值進行掉電保護，保護時間大于10年。 保修期為十二個月。

五.產品過程控制

  給罐子定量加水（比如60L），在流量積算儀（定量控制儀）上輸入60L的定量值，然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合(電磁閥打開，加水燈亮),流量積算儀開始累積，當累積數到達60L后，流量積算儀繼電器斷開(電磁閥關閉，加水燈滅),本次定量完成。如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需要暫停，可按下停止按鈕,如果定量值與上次一致直接按啟動按鈕即可。

六.產品控制要求

   控制儀輸入為4-20mA或脈沖信號，帶外接啟動、停止、清零，兩個繼電器輸出。繼電器到電磁閥需加一個中間繼電器，如果電磁閥是24V供電，需增加一個24V開關電源。    注：指示燈、按鈕、中間繼電器、空氣開關、交流接觸器（可省）、定量控制儀（液晶顯示）、控制箱、組成一個控制系統，控制現場（24VDC）電磁閥啟動或停止，另要加一個總電源開關、流量計，電磁閥，需要按照現場要求來做。(配件可以用戶自己配)

七.產品主要配置功能

內部組成	DEC-DLKZ-1000 全智能定量控制儀、流量計、電磁閥及控制組件
適用流體	幾乎所有液體、氣體
控制精度	與所配流量計精度相關，綜合精度： 液體：0.2-1.0%     氣體：1.0-2.5%
供電電源	AV220V、DC24V、或其他訂制
外形尺寸	200*300*400mm（厚*寬*高）
環境溫度	-20-60℃
相對濕度	≤85%RH，避免強腐蝕性氣體
流體進口 方式	泵抽：供電AC220C、功率10KW以內時可以直接從控制器內進行控制，供電AC380V及大功率時應外接一接觸器進行轉控，并具延時起動、提前關閉功能
	滯流：保證液面高度離出口2米以上液位差度，以保證流量的大小
進、出口 連接方式	軟管、G1/2螺紋 其他要求訂制
操作面板	全中文液晶、可配遙控操作
控制單位	升、立方、公斤、噸
控制字節	999．999（可以按要求訂制）
打印功能	可定量打印、即時打印或自動打印，zui多打印二聯
輸出信號	瞬時流量：4-20mA或其他訂制 控制信號：4-20mA或其他訂制  通訊信號：RS232、RS485、以太網或其他訂制  轉存數據：USB接口
遠程控制	配套觸摸屏或計算機集中控制與操作：與銷售、技術聯系按要求配套訂貨

八.產品訂貨須知

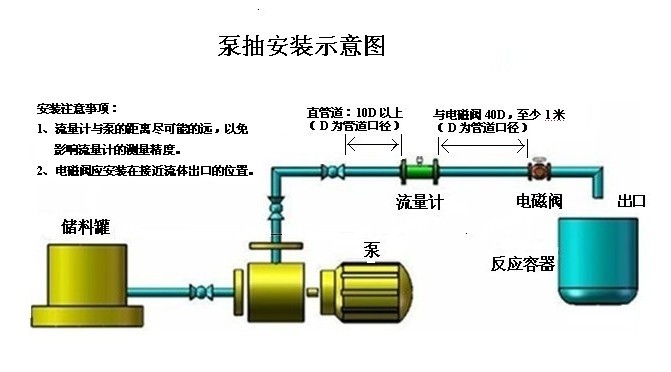

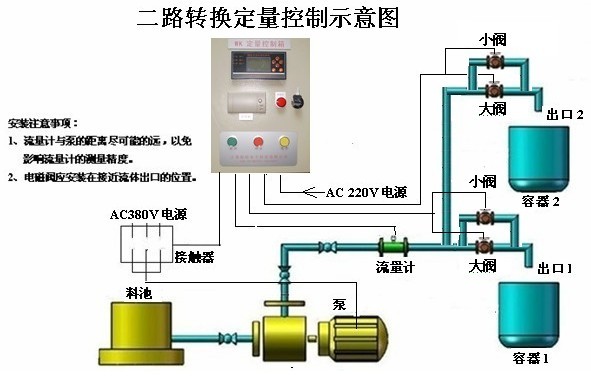

 1、測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求。 2、控制的要求：如每次定量值的大小、每天控制的次數、是否每次控制的值都一樣以及其他要求。 3、選擇斷流設備：如已有斷流設備請告之其工作電源和功率，我們作量身訂制；如需要我們提供斷流設備也可以。 九.定量控制儀配套流量計安裝實用圖。
