DEC-LZ金屬管轉子流量計的傳感器部分可采用不銹鋼（1Crl8Ni9Ti）、鉬二鈦（316、316L），以及內襯聚四氟乙烯等材料，根據用戶要求也可用特殊材料制造，以適應腐蝕性流體（如氯氣、鹽水、鹽酸、硝酸和硫酸等）的流量測量。
YK-LZ金屬管轉子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。具有結構堅固可靠、適用溫度范圍廣、精度高、價格便宜，能適用多種場合的流量測量等特點。本系列為現場指示型，有下進上出、左進右出和下進側出三種安裝形式。可廣泛適用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。
電遠傳型金屬管浮子流量計輸出為4～20mA標準電流信號，可與DDZ-II或DDZ-III電動單元組合儀表配套使用，也可直接輸出計算機系統，參與系統的監控。本儀表可根據用戶需求，加裝上下限報警。

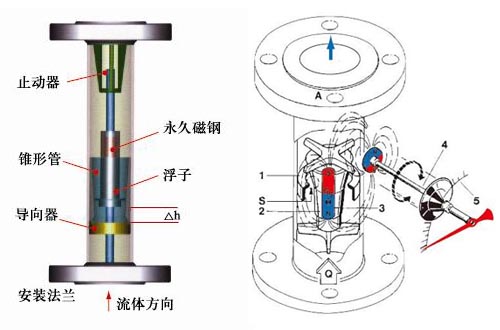

一、金屬管轉子流量計測量原理：
|
DEC-LZ金屬管轉子流量計的浮子垂直安裝在錐形測量管內，由于流體的作用，它可以在錐形管中上下自由移動，浮子的zui大外緣直徑與錐形管形成的環形面積隨著浮子位置的變化而變化，當流體的流量穩定在某一數值時，浮子也在某一個位置處于一種動平衡狀態，它與錐形管之間的環形面積也保持恒定，此時，浮子受到三個力的作用：浮子向下的重量W，向上的浮力F和流體的動力P，這三個力達到平衡。根據流體動力學的柏努力方程，力平衡方程和流體的連續性定理，可以計算出流體通過環形面積的平均瞬時流量。 |
 |
二、主要技術參數：
|
1、基型金屬管轉子流量計： （1）測量范圍：水（20℃） 2.5～150000L/h、 空氣（20℃，0.1013MPa）0.07～4000Nm3/h； （2）量程比：10：1； （3）精度：1.5/2.5； （4）工作壓力：≤6.4MPa； （5）工作溫度：-40～350℃（氟塑料襯里-10～80℃）； （6）環境溫度：-20～80℃； （7）介質粘度：DN15≤5mPa.S、DN25～DN150≤250mPa.S； （8）管體材質：1Cr18Ni9Ti,316L,內襯PTEF等； （9）過程連接：法蘭，或按用戶提供； （10）蒸汽夾套頭：法蘭：DN15/PN1.6，或按用戶提供。 |
2、帶遠傳金屬管轉子流量計： （1）基本誤差：1.5%F.S； （2）輸出信號：4 ～ 20mA； （3）負載阻抗：350Ω； （4）電源電壓：24V DC； （5）環境溫度：-30 ～ 80℃； （6）出線口：M20×1.5； （7）防爆標志：ExibIICT4；
|

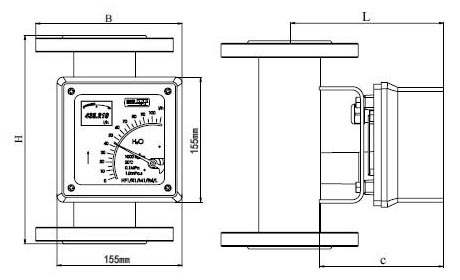

三、金屬管轉子流量計計外形尺寸圖：
 |
 |
 |
 |
 |
 |
|
下進上出 |
防腐型 |
上進下出 |
下進側出 |
夾套型 |
水平安裝 |
|
通徑 （DN） |
L （mm） |
H （mm） |
B （mm） |
 |
|
15 |
150 |
250 |
220 |
|
|
25 |
150 |
250 |
230 |
|
|
50 |
175 |
250 |
270 |
|
|
80 |
210 |
250 |
300 |
|
|
100 |
230 |
250 |
320 |
|
|
150 |
265 |
400 |
360 |
|
|
200 |
300 |
500 |
390 |
四、金屬管浮子流量計流量范圍表：
|
通徑 |
流 量 范 圍 |
壓力損失kPa |
|||
|
水L/h |
空氣M3/h |
水 |
空氣 |
||
|
常規型 |
防腐型 |
常規型、防腐型 |
|||
|
DN15 |
2.5～25 |
--- |
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
|
|
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
|
|
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
|
|
16～160 |
10～100 |
0.40～4.0 |
6.8 |
8.0 |
|
|
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
|
|
40～400 |
25～250 |
1.0～10 |
8.6 |
10.0 |
|
|
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
|
|
DN25 |
100～1000 |
63～630 |
3～30 |
7.0 |
7.7 |
|
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
|
|
250～2500 |
160～1600 |
7～70 |
10.8 |
12.0 |
|
|
400～4000 |
250～2500 |
11～110 |
15.8 |
19.0 |
|
|
DN40 |
500～5000 |
--- |
12～120 |
10.8 |
9.8 |
|
600～6000 |
---- |
16～160 |
12.6 |
16.5 |
|
|
DN50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
|
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
|
|
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
|
|
DN80 |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
12.9 |
|
4000～40000 |
2500～25000 |
80～800 |
9.5 |
18.5 |
|
|
DN100 |
6300～63000 |
4000～40000 |
100～1000 |
15.0 |
19.2 |
|
DN150 |
20000～100000 |
--- |
600～3000 |
19.2 |
20.3 |

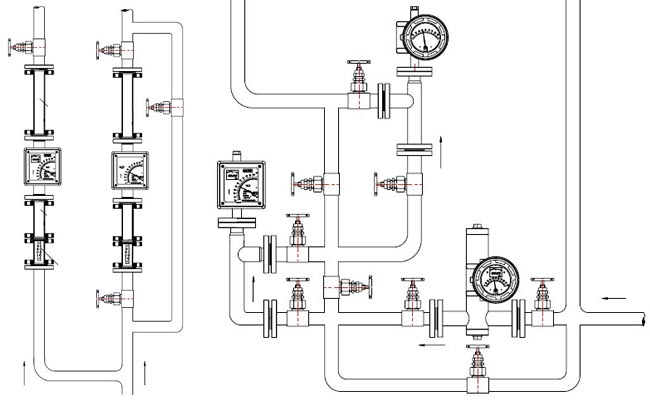

五、金屬管浮子流量計安裝示意圖：
六、金屬管轉子流量計選型表：
|
DEC-LZ |
金屬管轉子流量計 |
||||||||||||||
|
口徑 （mm） |
15 |
DN15 |
80 |
DN80 |
|||||||||||
|
25 |
DN20 |
100 |
DN100 |
||||||||||||
|
40 |
DN40 |
150 |
DN150 |
||||||||||||
|
50 |
DN50 |
200 |
DN200 |
||||||||||||
|
結構形式 |
/ |
下進上出 |
AA |
側進側出 |
|||||||||||
|
H1 |
左進右出 |
LA |
低進側出 |
||||||||||||
|
H2 |
右進左出 |
S |
螺紋安裝 |
||||||||||||
|
M |
衛生型快裝式 |
||||||||||||||
|
本體材質 |
R1 |
321不銹鋼 |
RH |
哈氏合金C |
|||||||||||
|
R4 |
304不銹鋼 |
RT |
鈦 |
||||||||||||
|
R6 |
316不銹鋼 |
RF |
不銹鋼襯四氟 |
||||||||||||
|
指示器類型 |
7 |
指針顯示瞬時流量 |
|||||||||||||
|
9 |
LCD顯示瞬時與累積 |
||||||||||||||
|
供電及輸出信號 |
K |
4～20mA DC24V |
|||||||||||||
|
Z |
4～20mA DC24V+HART協議 |
||||||||||||||
|
D |
鋰電池供電帶液晶表頭 |
||||||||||||||
|
報警輸出 |
/ |
無報警輸出 |
|||||||||||||
|
1 |
帶一個報警輸出 |
||||||||||||||
|
2 |
帶兩個報警輸出 |
||||||||||||||
|
測量介質 |
L |
液體 |
|||||||||||||
|
G |
氣體 |
||||||||||||||
|
附加選項 |
T |
測量管帶保溫夾套 |
|||||||||||||
|
B |
防爆（ExII CT6） |
||||||||||||||
